Exercice 3 Topstation – Etude Profils

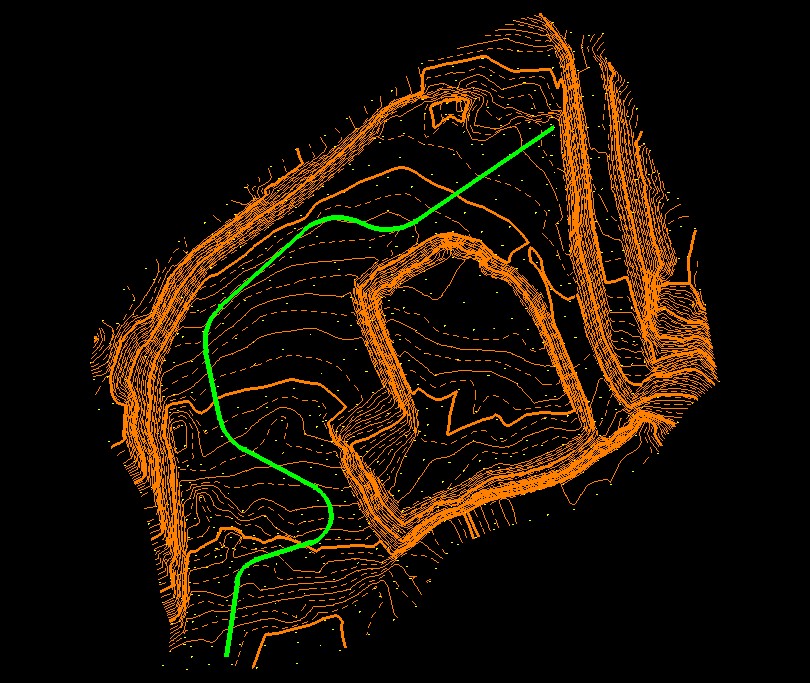

Il s’agit d’aménager une piste sur un versant, l’axe
de la piste est imposé (fichier Axe piste
bleue.txt ), la pente du projet sur le profil en long ne doit pas dépasser
6 % sur la première moitie de la piste et 3% sur la seconde moitié (du point le

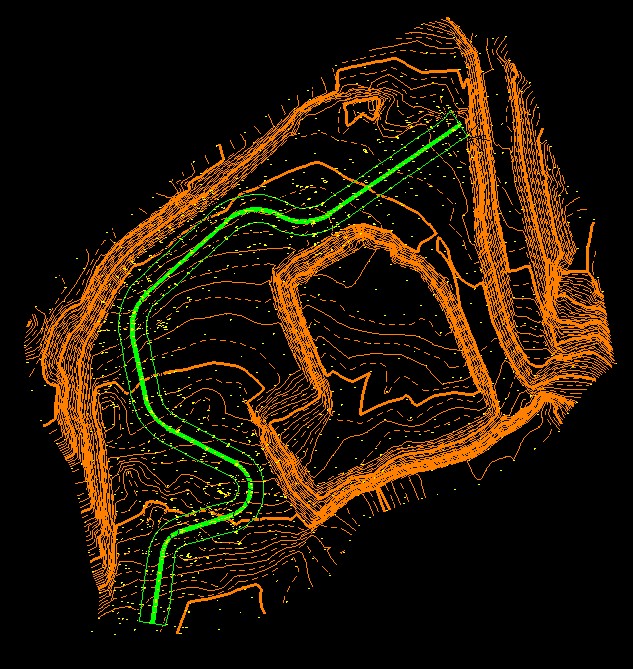

plus haut au point le plus bas). La plate-forme de la piste aura une emprise
horizontale de 15.00m de large. Les talus de déblais et remblais auront des
pentes à 70 % pour rejoindre le terrain naturel (entrées en terre).

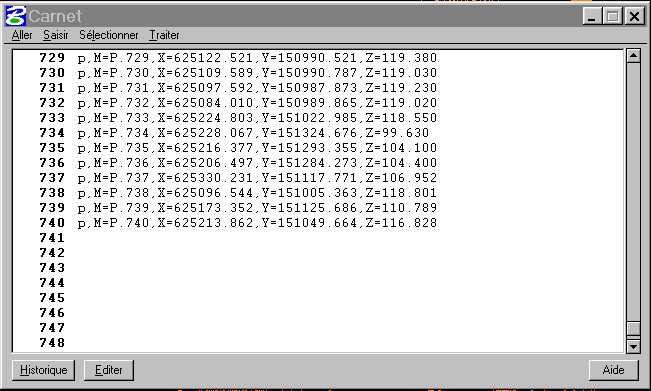

Le carnet se trouve dans le dossier
C:\Win32app\tops\brut\geotronics, il s’agit de Jorac.geo.
(carnet en coordonnées rectangulaires, vous pouvez le télécharger ici avec un
clic droit, enregistrer la cible…)
Mode Opératoire :

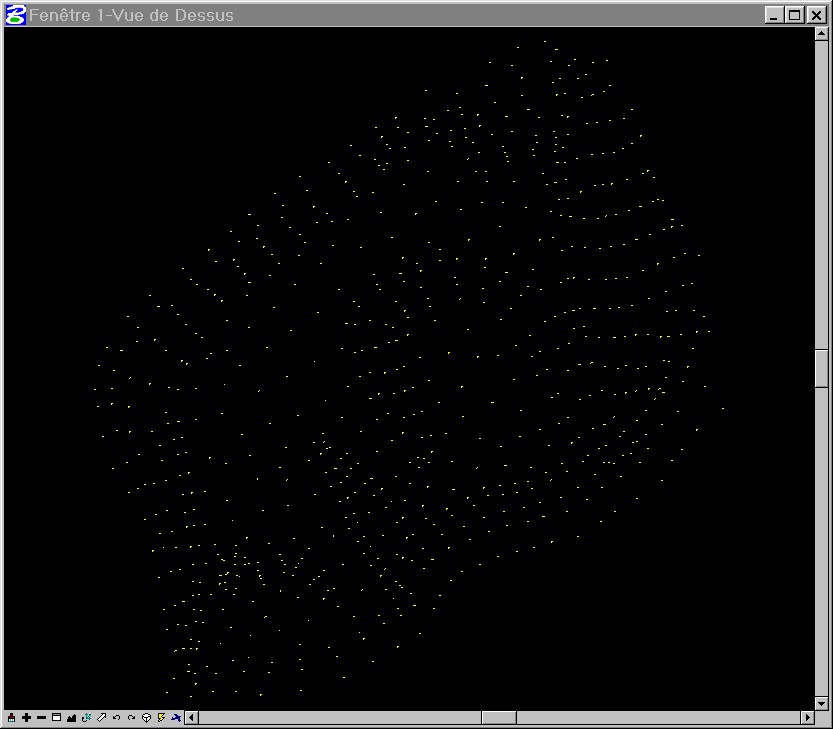

Ensuite, faire apparaître
le semis de points

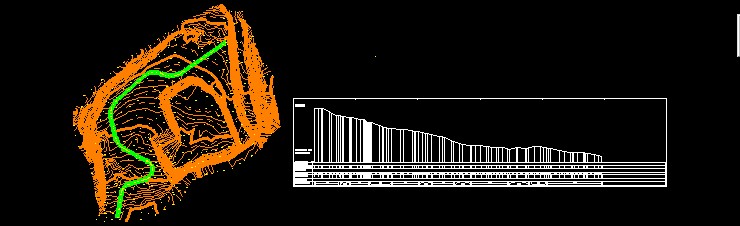

Créer le
profil terrain naturel, (Zoom)

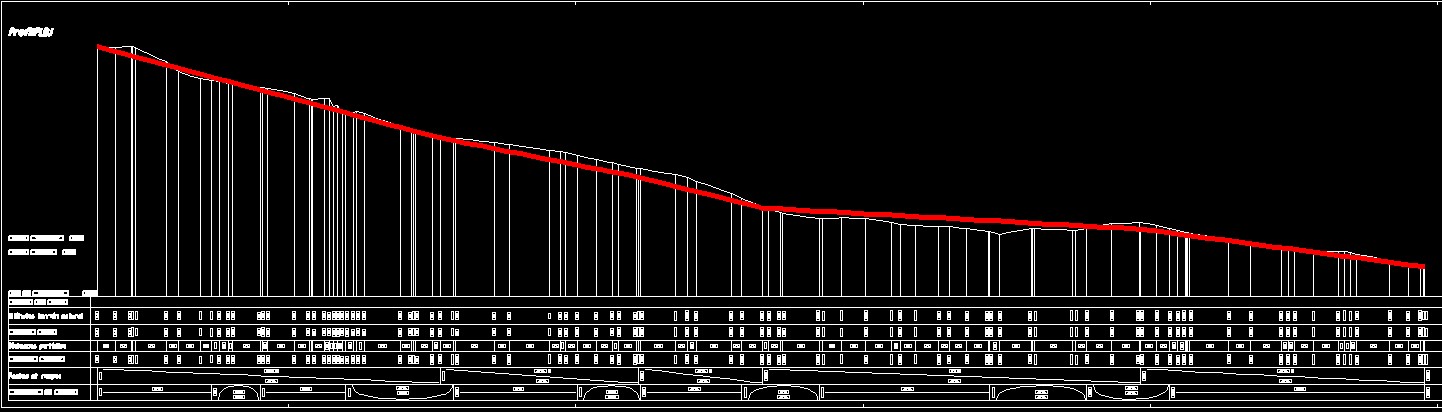

Saisir
le projet sur le profil en long

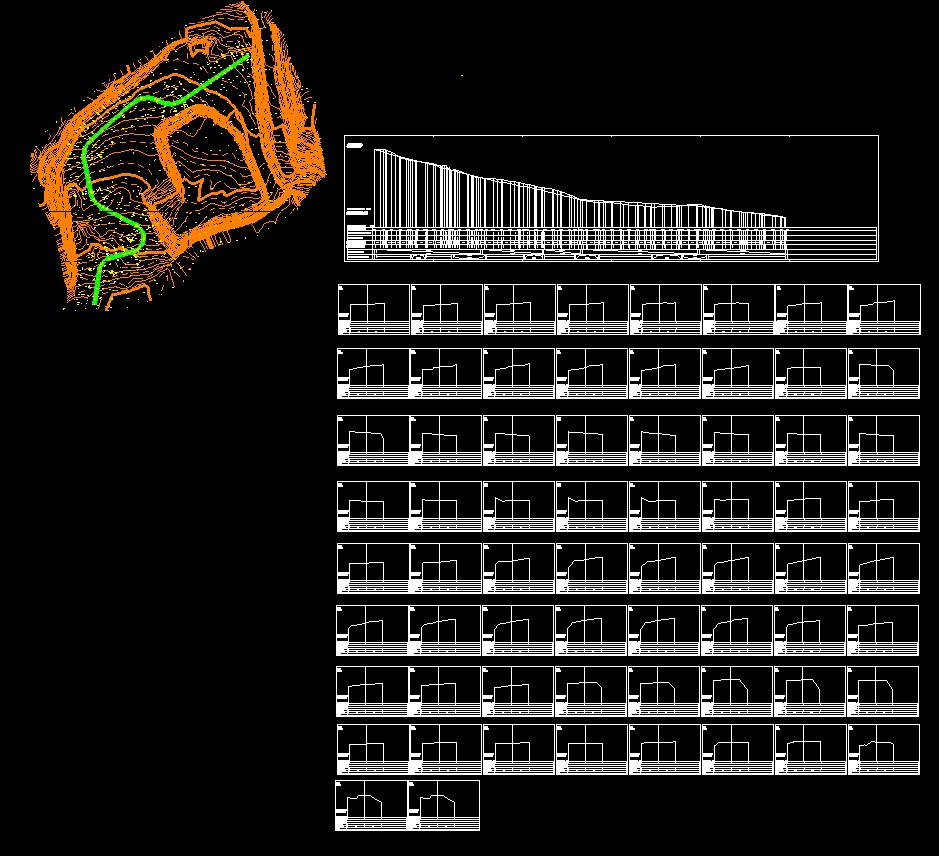

Créer
les profils en travers terrain naturel
Définir
les profils types et les appliquer
