Généralités

  MicroStation manager permet d’effectuer tout un ensemble d’opérations de gestion de fichiers comme la sauvegarde, la copie, la compression, la fusion, le changement de nom et l’ouverture de fichiers. MicroStation Manager permet également de sélectionner les composantes de l’espace de travail. Un espace de travail est un environnement personnalisé. Un fichier prototype est un fichier de dessin, vierge ou non, comportant des spécifications de dessin et des configurations de vue. Il y a 2 fichiers prototypes génériques :

Seed2D.dgn pour les dessins 2D

Seed3D.dgn pour les dessins 3D

 Lancement de MicroStation/J – MicroStation Manager

Démarrer MicroStation/J

  1. Ouvrez le groupe de programmes MicroStation/J.
  2. Double Cliquez sur l’icône MicroStation.
  3. La boîte de dialogue MicroStation Manager apparaît.

Ouvrir un fichier dessin

  1. Sélectionnez le type de fichier (dgn pour MicroStation)
  2. Sélectionnez le fichier à ouvrir.
  3. Cliquez sur le bouton Ok

    4.

    Créer un fichier de dessin

  4. Dans le menu Fichier de MicroStation Manager, choisissez Nouveau.

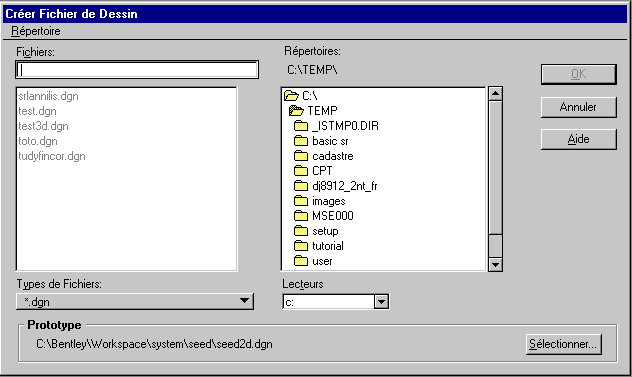

  5. La boîte de dialogue Créer Fichier de dessin s’ouvre.
  6. (facultatif) Sélectionnez le répertoire de destination du fichier.
  7. (facultatif) Sélectionnez un fichier Prototype.
  8. Dans le champ fichiers, donnez un nom à votre dessin.
  9. Cliquez sur le bouton Ok.



 Interface

Lors de son chargement, l’interface MicroStation est composée d’une fenêtre au "look" Windows avec deux entités majeures:

  • Une barre de 9 menus déroulants.
  • Une barre d’état.

    • Par défaut, lors la première ouverture, ancrées à l’environnement de base s’ajoutent :

  • Une barre d’outils primaire
  • Une barre d’outils standard
  • La palette principale
    •

    Une ou plusieurs fenêtres de vues sont également ouvertes. (Ceci dépend du fichier prototype)

    Note: Cette configuration est déterminée lors de l’ouverture d’un fichier dans MicroStation Manager. Pour revenir à la configuration de la Version 5.0, choisir Fenêtre de commandes dans l’option Style de MicroStation Manager.

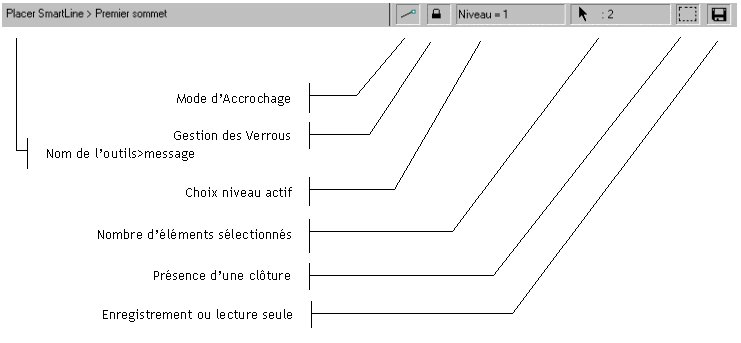

    Barre d’état

    La barre d’état est divisée en 2 parties :

  • Une zone d’invite ou de messages
  • Un champ d’état de la barre d’état.
    •

    Les trois premières cases du champ d’état permettent également l’accès à des menus déroulants. Remarque : La partie droite de la barre d’état sert également de zone d’affichage de données : Coordonnées du Point tentative et Valeurs des mesures …

     Note : Prenez l’habitude de toujours lire les messages inscrits dans la zone d’invite.

    La souris est l’outil indispensable pour pouvoir travailler sur MicroStation.

    Données ou Data :



    Valider

    Sélectionner

    Data (Donnée)

    Accepter une tentative

    Tentatives :

    Tentative d’accrochage

    Réinit ou Reset :

    Réinitialiser

    Reset

    Rejeter une tentative

    Annuler

    Que ce soit une souris 2 ou 3 boutons, la souris offrent trois types d’actions :

    La souris

    Configuration standard des boutons

    Pour une Donnée, Cliquez sur le bouton gauche de la souris

    Pour une Tentative, Cliquez sur simultanément sur les boutons droit et gauche.

    Ou

    Cliquez sur le bouton du milieu d’une souris 3 Boutons

    Pour un Réinit, Cliquez sur le bouton droit de la souris

    Configurer la souris
    1. Cliquez sur le menu  Espace de travail
    2. Choisissez l’option  Affectations de Boutons
    3. Sélectionnez un type de bouton. ex : Tentative
    4. Cliquez avec la touche de la souris à configurer dans la Zone de Définition de Bouton. ex : touche du milieu
    5. (facultatif) Recommencez la même opérations pour les autres types de bouton.

      6. Cliquez sur le bouton OK.

     Note : Une tentative se valide par Data ou s’annule par Reset dans 99% des cas

     Fenêtres de Vues

    Ouvrir ou fermer une fenêtre
  • Cliquez sur le menu Fenêtre
  • Choisissez l’option Ouvrir / fermer
  • Sélectionnez une fenêtre

    • ou

    Ouvrez la boîte de dialogue :

    Ajuster un affichage personnalisé de plusieurs fenêtres.
  • Ouvrez le nombre de fenêtres désiré.
  • Dimensionnez chacune de ces fenêtres.
  • Cliquez sur le menu Fenêtres
  • Choisissez l’option Organiser
    •

     Vous avez la possibilité d’ouvrir simultanément jusqu’à 8 fenêtres , chacune d’entre elles pouvant proposer une vue différente d’un même dessin.

    Ces fenêtres peuvent être affichées sur deux écrans si votre ordinateur est équipé de 2 cartes graphiques ou d’une carte bi-écran et que le système d’exploitation l’accepte.

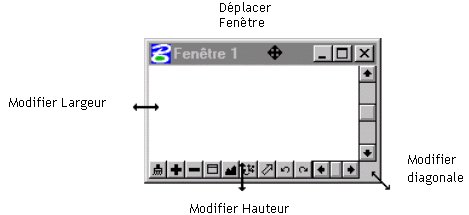

    Les dimensions de chaque fenêtre peuvent être ajustées en déplaçant les cotés lorsque le curseur prend la forme d’une double flèche.

      Note : Il est également possible d’afficher les fenêtres en Cascades, en Carreaux, ou les associer dans des groupes afin de faciliter leur gestion.



    Pour afficher les ascenseurs et les outils de gestion de vues .

    1. Cliquez sur le menu Fenêtres
    2. Choisissez l’option Barres de défilement

      3. Note : Lors de l’enregistrement des spécifications du dessin, l’état des fenêtres est enregistré. Dans ce cas, si vous enregistrez un dessin toutes fenêtres fermées, il sera réouvert toutes fenêtres fermées !

      Il y a 3 possibilités de commandes dans MicroStation/J :

    3. Entrée au clavier
    4. Icône graphique
    5. Entrée de menu

    L’entrée au clavier permet trois types d’actions :
      1. Taper une commande
      2. Utiliser l’index des commandes.
      3. Rappeler une commande



    ACCESSIBILITE

    Pour entrer une commande au clavier.

    1. Cliquez sur le menu Utilitaires
    2. Choisissez l’option Entrée au clavier
    3. Tapez votre commande. ex : place line constrained

      4. Pour ancrer la boîte de dialogue Commandes

    4. Déplacez le curseur sur l’angle inférieur droit de la boîte de dialogue figure1.
    5. Lorsque le curseur s’est transformé en double flèche inclinée, dimensionnez la boîte de dialogue comme la figure 2.
    6. Déplacer cette boîte de dialogue là où vous le désirez jusqu’à ce qu’elle s’ancre automatiquement.

      7.



      Note :Les palettes qui sont suivies d’un proposent un sous-menu déroulant. Vous pouvez sortir complètement les boîtes à outils des palettes en les tirant sur l’écran et les ancrer sur un coté. Eviter cependant d’encombrer l’écran avec trop de Boîtes ouvertes.



      PRINCIPES DE BASES

      Les outils

      La méthode la plus pratique pour lancer une commande dans MicroStation/J est de sélectionner une Icône sur l’écran, ou sur une tablette graphique.

      Cette Icône est un Outil.

      MicroStation est donc composé :

    7. d’une barre de menu
    8. d’une barre d’état
    9. d’une entrée clavier
    10. de palettes d’outils

      11. Les palettes d’outils contiennent des Boîtes à outils et affichent l’icône du dernier outil utilisé dans chaque boîte.

      Les palettes et les boîtes à outils sont ancrables, mais seules ces dernières peuvent être redimensionnées.

      Pour ouvrir une boîte à outils ou une palette.

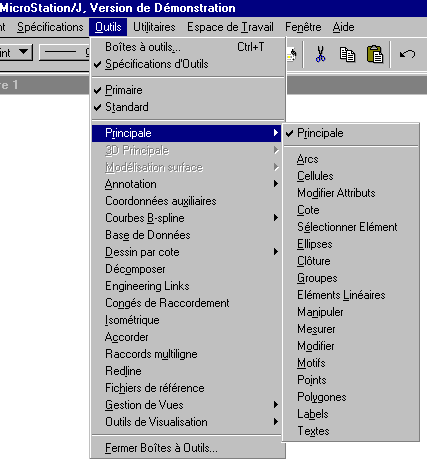

    11. Cliquez sur le menu : Outils
    12. Choisissez l’outil ou la palette désiré
      ex : Primaire pour la boîte à outils primaire.
      Standard pour la boîte à outils standard.
      Principale/Principale pour la palette principale.

      13. Pour utiliser un outils d’une boîte à outils.

    13. Cliquer sur la boîte désirée dans la palette et maintenir le bouton de la souris enfoncé.
    14. La boîte à outils s’ouvre.
    15. Tout en maintenant enfoncé le bouton, sélectionner l’outil désiré puis relâcher le bouton.
    16. L’outil est sélectionné et la Boîte de spécifications d’outils s’ouvre.

      17.

      Un outil doit toujours être paramétré. La boîte de spécifications d’outils s’ouvre automatiquement dés qu’un outils est sélectionné. Les spécifications d’outils affectent le fonctionnement de l’outils et restent en vigueur jusqu’à ce que vous les changiez. Les spécifications affichées sont particulières à l’outil sélectionné.

       Note : Si pour une même option, il y a une case à cocher et une valeur à entrer, la case doit être cochée pour que les valeurs soient actives.



      Boîte de Spécifications d’outils.

      Pour Spécifier un outil

    17. Regarder les paramètres affichés.
    18. Lorsque qu’il y a , les options sont proposées dans un menu déroulant.
    19. Lorsqu’il y a , les options sont à cocher.
    20. Lorsqu’il y a , les options doivent recevoir une valeur.

      21.

      Manipulation

      Quel que soit votre niveau d’utilisation de MicroStation, vous devez toujours respecter l’ordre de manipulation pour une utilisation correcte d’un outil.

      NOTE

      Savoir lire = 50 % savoir utiliser MicroStation



      Ordre de Manipulation

    21. Je sélectionne l’outil.

    22. Je paramètre l’outil.

    23. Je lis ce qui est inscrit dans la zone d’invite / message de la barre d’état.

    24. J’exécute pas à pas les instructions.
